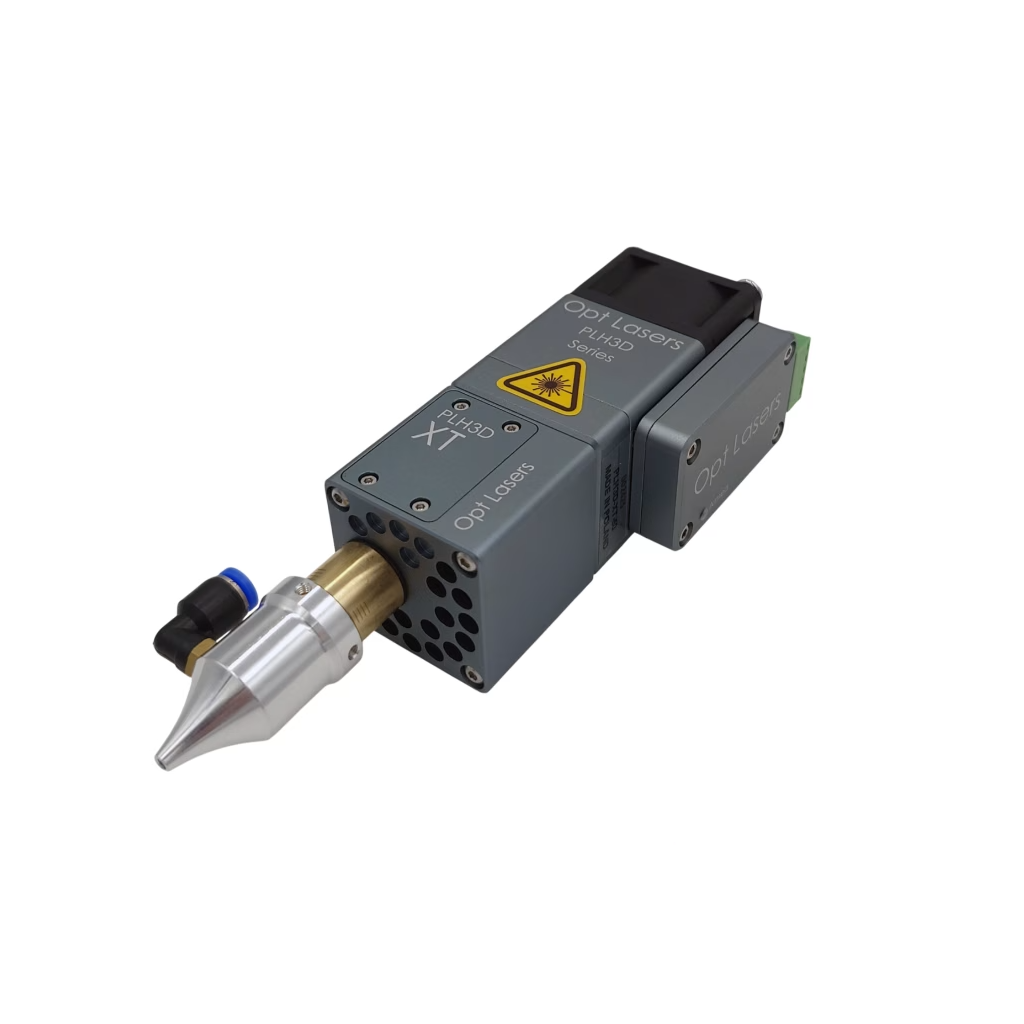

    Laserová sada I2R XT-50 6W

    Kód: 13286
    Novinka
    Neohodnoceno Podrobnosti hodnocení
    sada I2R XT-50 6W
    19 145 Kč 15 822,31 Kč bez DPH
    Dostupné

    Kompletní laserová sada Opt Lasers PLH3D-XT-50 6W umožňuje rozšířit vybrané CNC stroje o mimořádně přesné laserové gravírování a řezání tenkých materiálů. Je ideální pro aplikace, u kterých je důležitá vysoká úroveň detailu, ostré hrany a přesné vykreslení jemné grafiky.

    Základem sady je modrá diodová laserová hlava s optickým výkonem 6W, laserovým bodem o velikosti přibližně 45µm a rozlišením přes 550 DPI. Díky vysoké koncentraci výkonu do velmi malého bodu dokáže vytvářet detailní texty, fotografie, ornamenty, jemné linie i přesné značení výrobků.

    Laserová hlava je vhodná zejména pro gravírování dřeva, překližky, kůže, textilií, kartonu, gumy, gravírovacích laminátů a dalších materiálů kompatibilních s modrým diodovým laserem. Umožňuje také značení eloxovaných kovů, nerezu nebo titanu. Při řezání je určena především pro tenké materiály.

    Sada obsahuje komponenty potřebné pro montáž, napájení, řízení a bezpečný provoz laserové hlavy na CNC stroji.

     Představuje profesionální řešení pro detailní zakázkovou výrobu, personalizaci produktů, gravírování fotografií a tvorbu přesných dekorativních i technických motivů.

    Detailní informace

    Poradenství
    Pomůžeme s výběrem
    Poradíme Vám nejlepši řešení pro Vaše potřeby a rozpočet
    Naučime Vás stroje používat
    Naučime Vás stroje používat
    Máme technické zázemí a rozumíme našim produktům, na kterých sami vyrábíme
    Předvedeme v praxi
    Předvedeme v praxi
    Rádi vám přistroj předvedeme, vysvětlíme jak ho používat a otestujeme materiál, který si přinesete či zašlete
    Sestavení přistroje
    Sestavení přistroje
    Po domluvě Vám rádi přístroj sestavíme a předvedeme jak jej obsluhovat
    Záruční a pozáručí servis
    Záruční a pozáručí servis
    Při pozáručním servisu doporučime nejvýhodnějši řešení opravy

    Detailní popis produktu

    Laserová sada I2R XT-50 6W

    Opt Lasers PLH3D-XT-50 6 W je kompletní laserová sada určená k rozšíření vybraných CNC strojů o mimořádně přesné gravírování a řezání tenkých materiálů. Umožňuje kombinovat klasické CNC obrábění s detailním bezkontaktním laserovým zpracováním bez nutnosti pořizovat samostatný laserový stroj.

    Výkonné laserové rozšíření pro CNC stroje

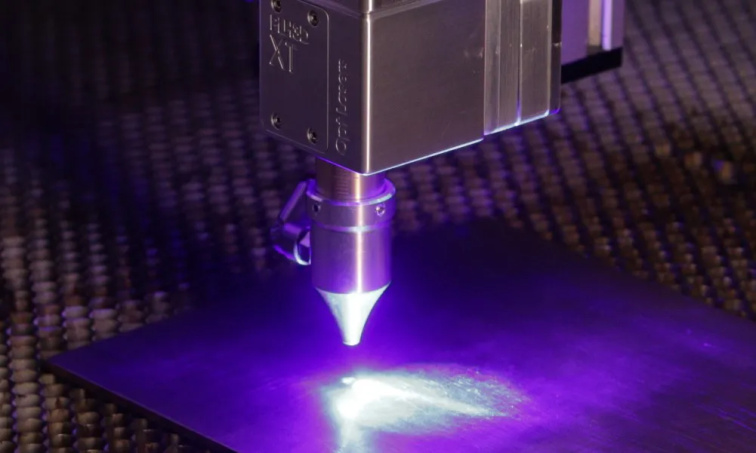

    Základem sady je modrá diodová laserová hlava PLH3D-XT-50 s optickým výkonem 6W, navržená především pro mimořádně detailní gravírování a přesné řezání tenkých materiálů. Velmi jemný laserový bod o velikosti přibližně 45µm umožňuje dosáhnout rozlišení přes 550 DPI a přesně vykreslit drobné texty, jemné linie, fotografie i složité grafické motivy.

    Díky vysoké koncentraci výkonu do malého bodu vytváří laserová hlava ostré a čisté detaily i při náročných aplikacích. Je vhodná zejména pro personalizaci výrobků, gravírování fotografií, značení drobných součástí a zpracování materiálů, u kterých je důležitá maximální přesnost. Při řezání je určena především pro tenké materiály; výrobce uvádí maximální tloušťku řezu dřeva přibližně 3 mm.

    Laserová sada I2R XT-50 6W
    Laserová sada I2R XT-50 6W

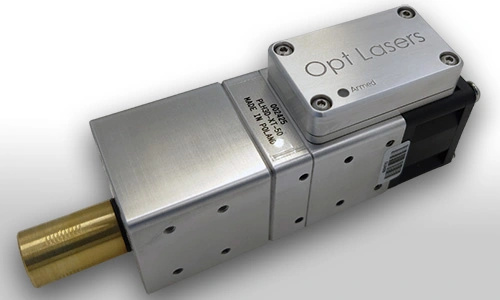

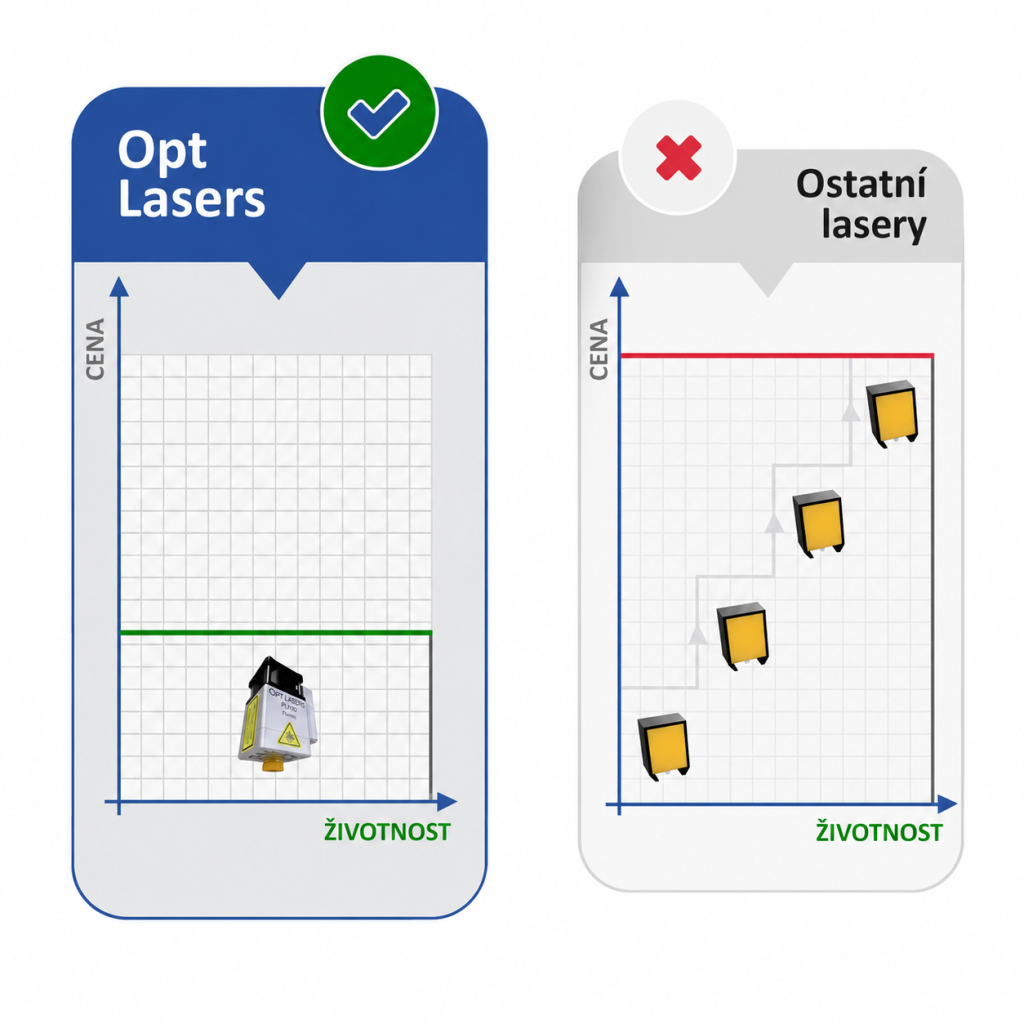

    Dlouhá životnost a nižší provozní náklady

    Laserová hlava PLH3D-XT8 je navržena pro dlouhodobý a stabilní provoz. Odolná celokovová konstrukce, účinné chlazení a vyměnitelné ochranné sklíčko pomáhají chránit klíčové komponenty před teplem, kouřem a nečistotami.

    Kvalitní konstrukce a možnost pravidelné údržby mohou výrazně prodloužit životnost laserové hlavy a omezit potřebu předčasné výměny celého zařízení. Ve výsledku tak nejde pouze o pořizovací cenu, ale také o nižší celkové náklady v průběhu používání.

    Vlastnosti a výhody laserové hlavy PLH3D-XT-50

    Laserová sada I2R XT-50 6W

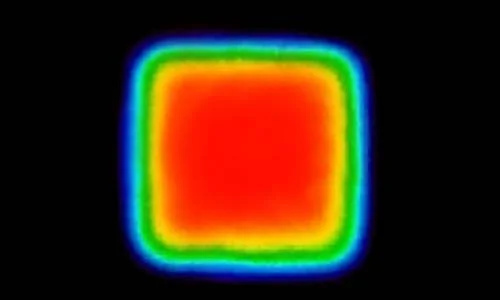

    Nastavitelný mikroskopický a čtvercový laserový bod

    Při přesném zaostření dosahuje laserový bod velikosti pod 50 µm a umožňuje gravírování v rozlišení přes 500 DPI. Změnou pracovní výšky lze bod zvětšit až na 2 mm pro rychlejší gravírování větších ploch.
    Laserová sada I2R XT-50 6W

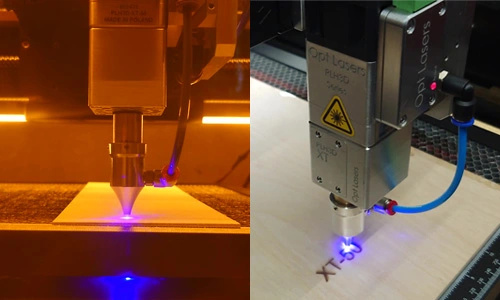

    Řezání a gravírování

    Modrý laser PLH3D-XT-50 umožňuje řezat a gravírovat dřevo, karton, pryž, papír, textilie, kůži, plasty, balzu, překližku a řadu dalších materiálů. Vhodný je také pro značení nerezové oceli, titanu a některých druhů oceli s nízkou tepelnou vodivostí.
    Laserová sada I2R XT-50 6W

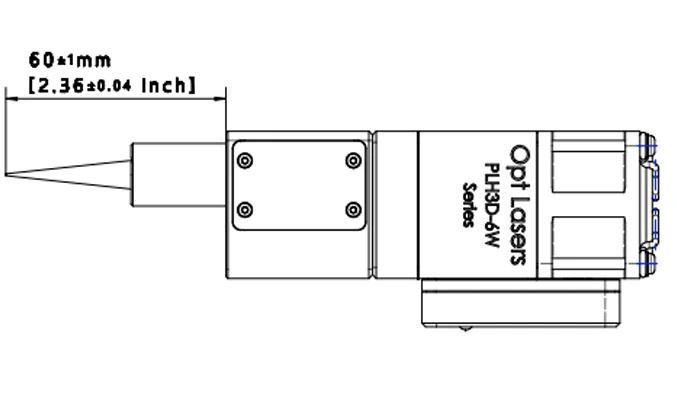

    Továrně nastavená optika

    Každá laserová hlava je vybavena vysoce přesnou tripletovou čočkou, která je z výroby zaostřena na pracovní vzdálenost 60 mm. Tato vzdálenost představuje optimální výchozí nastavení pro gravírování a řezání.
    Laserová sada I2R XT-50 6W

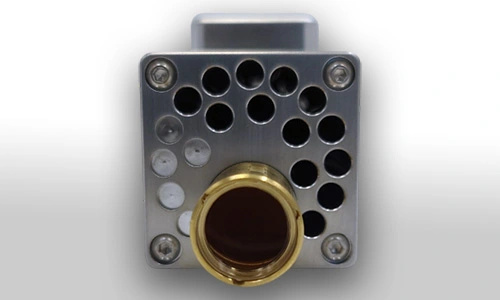

    Bez nutnosti dodatečného chlazení

    Lehká laserová hlava nevyžaduje žádný externí chladicí systém. Její kovové tělo zároveň funguje jako chladič a umožňuje nepřetržitý každodenní provoz až 24 hodin.
    Laserová sada I2R XT-50 6W

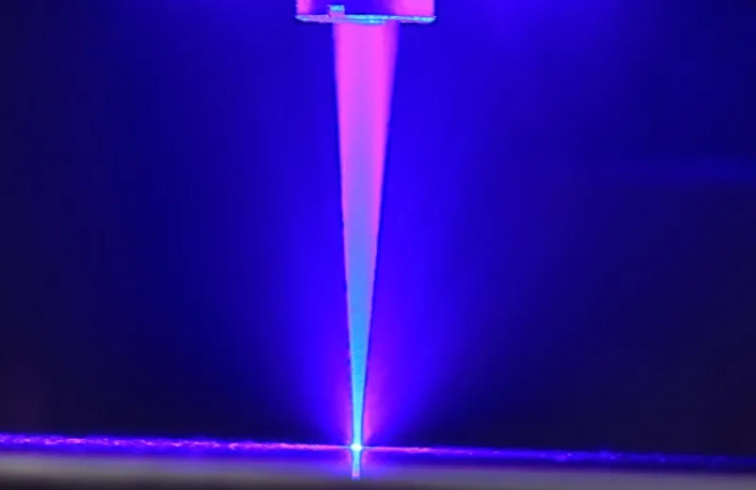

    Vysoká hustota výkonu

    Velmi malý laserový bod zvyšuje hustotu výkonu a umožňuje rychlejší gravírování i řezání. Hlava XT-50 dokáže například gravírovat nerezovou a nástrojovou ocel, nikoli pouze vytvářet povrchové značení.
    Laserová sada I2R XT-50 6W

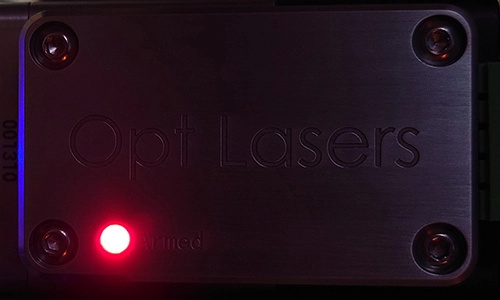

    Vyšší bezpečnost provozu

    Laserová hlava je vybavena signalizační LED diodou „Armed“, která informuje o připojení k napájení a upozorňuje na přehřátí. Bezpečný provoz podporuje také signalizace nevhodné okolní teploty.
    Laserová sada I2R XT-50 6W

    Integrovaný ovladač

    Krátké propojení mezi laserovou diodou a integrovaným ovladačem zajišťuje lepší ochranu diody, umožňuje vysokofrekvenční modulaci proudu a omezuje nežádoucí indukční jevy při zapnutí laseru.
    Laserová sada I2R XT-50 6W

    Mimořádně přesná laserová hlava

    Speciálně navržená optická soustava umožňuje hlavě XT-50 dosahovat mimořádně vysoké přesnosti. Je proto ideální pro detailní gravírování, jemné linie a aplikace, u kterých záleží na přesném vykreslení každého detailu.
    Laserová sada I2R XT-50 6W

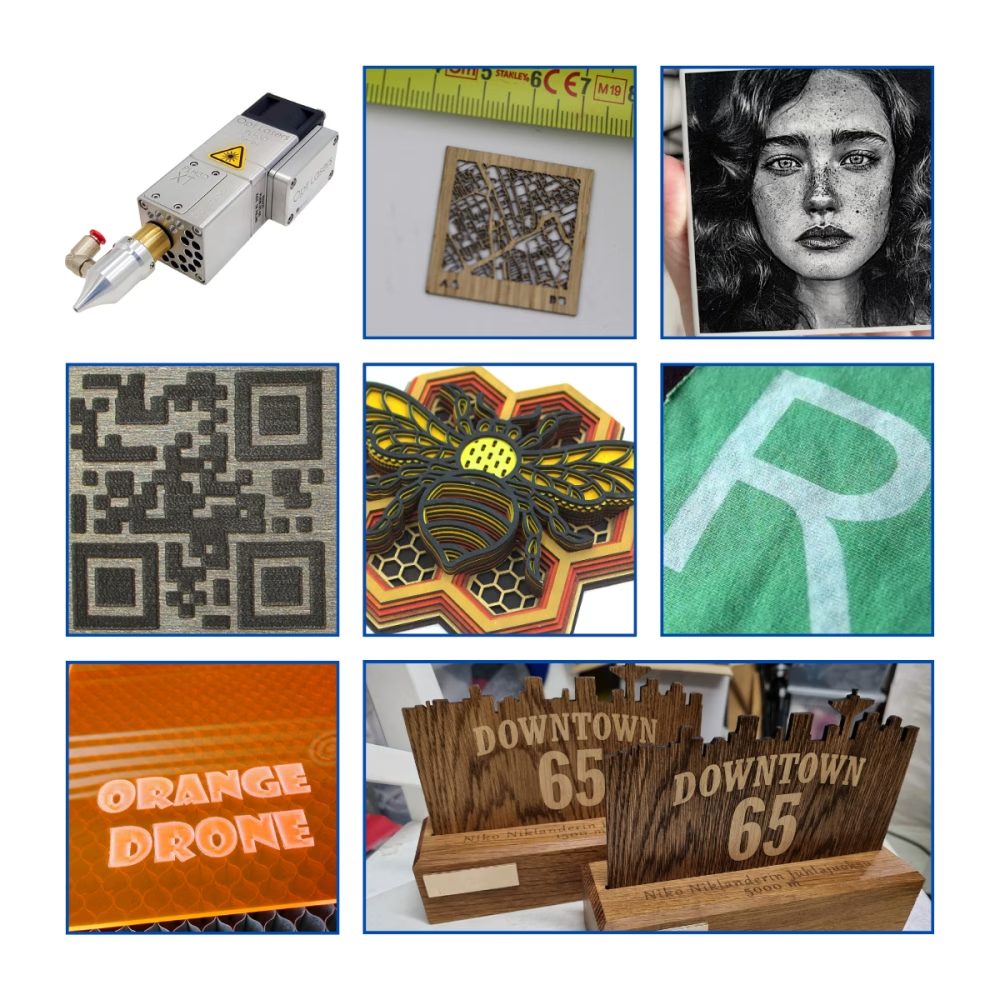

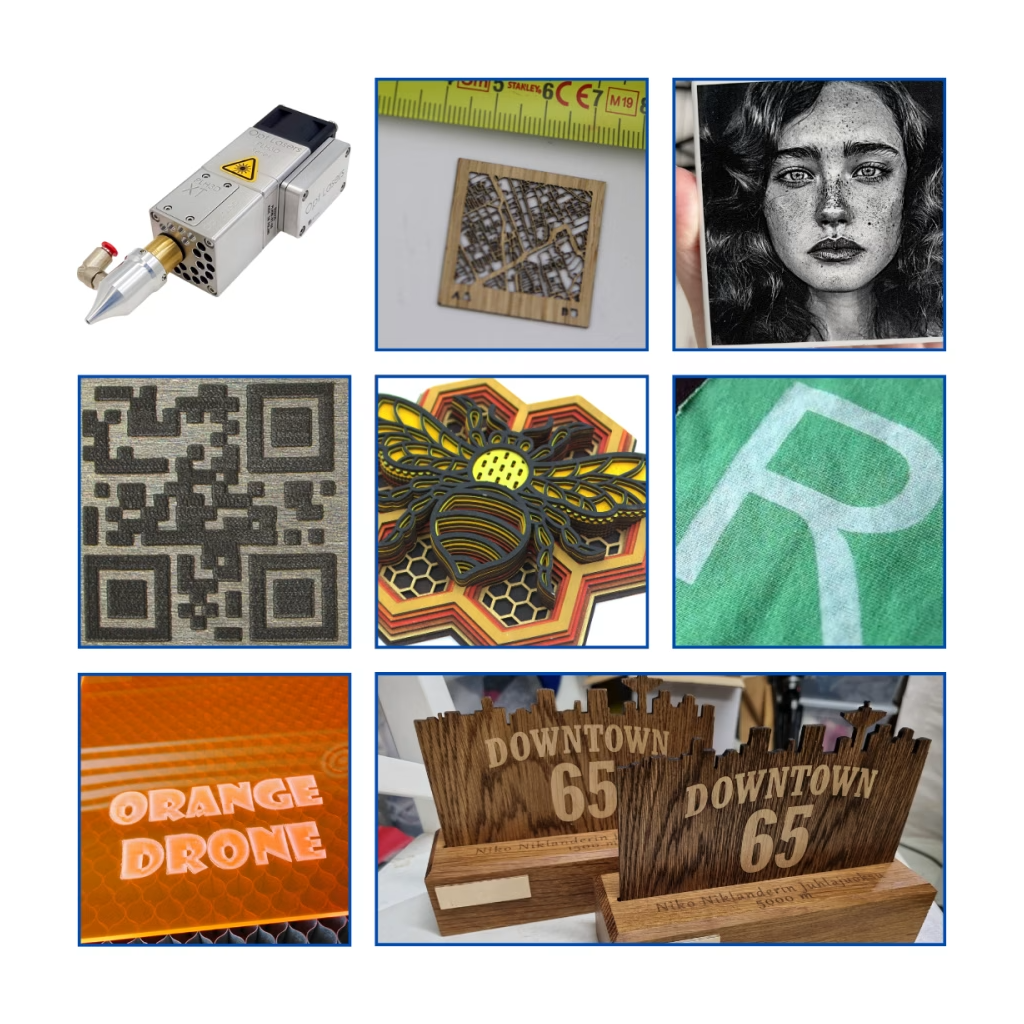

    Široké možnosti využití v praxi

    Laserová hlava PLH3D-XT-50 6W je určena především pro aplikace, u kterých je rozhodující vysoká přesnost a jemné vykreslení detailů. Vhodná je pro gravírování fotografií, drobných textů, log, ornamentů, QR kódů, výrobních označení i personalizovaných produktů.

    Zpracovávat lze například dřevo, překližku, kůži, papír, karton, textilie, pryž a vybrané plasty vhodné pro modrý diodový laser. Díky velmi malému laserovému bodu zvládá hlava přesné gravírování složitých motivů i řezání tenkých materiálů. Využití najde při výrobě dekorací, štítků, dárkových předmětů, prototypů i menších sérií produktů.

    Laserová sada I2R XT-50 6W Dřevo
    Laserová sada I2R XT-50 6W Překližka
    Laserová sada I2R XT-50 6W Kůže
    Laserová sada I2R XT-50 6W Pěna
    Laserová sada I2R XT-50 6W Guma
    Laserová sada I2R XT-50 6W Korek
    Laserová sada I2R XT-50 6W Eloxovaný hliník (gravírování)
    Laserová sada I2R XT-50 6W Sklo
    Laserová sada I2R XT-50 6W Akryl
    Laserová sada I2R XT-50 6W Kámen (rytina)
    Laserová sada I2R XT-50 6W Papír a karton
    Laserová sada I2R XT-50 6W Látky

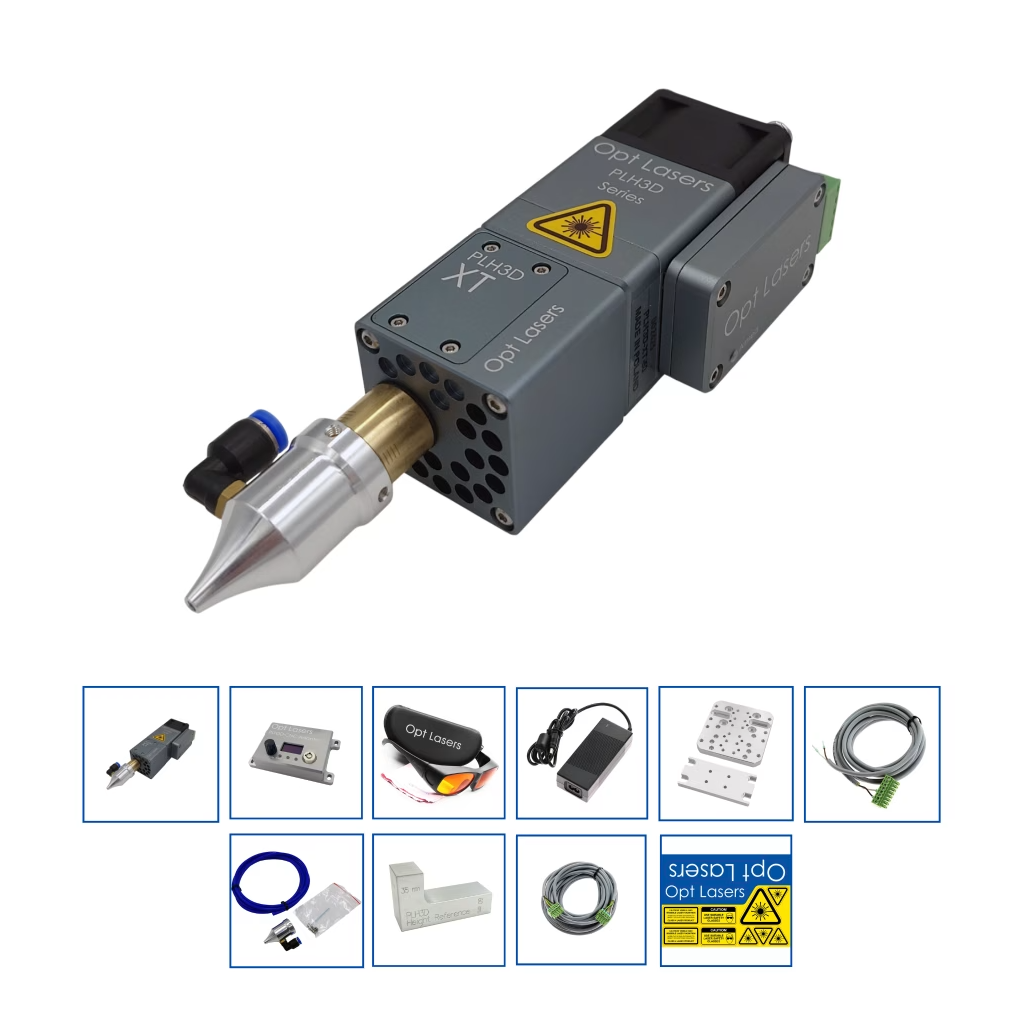

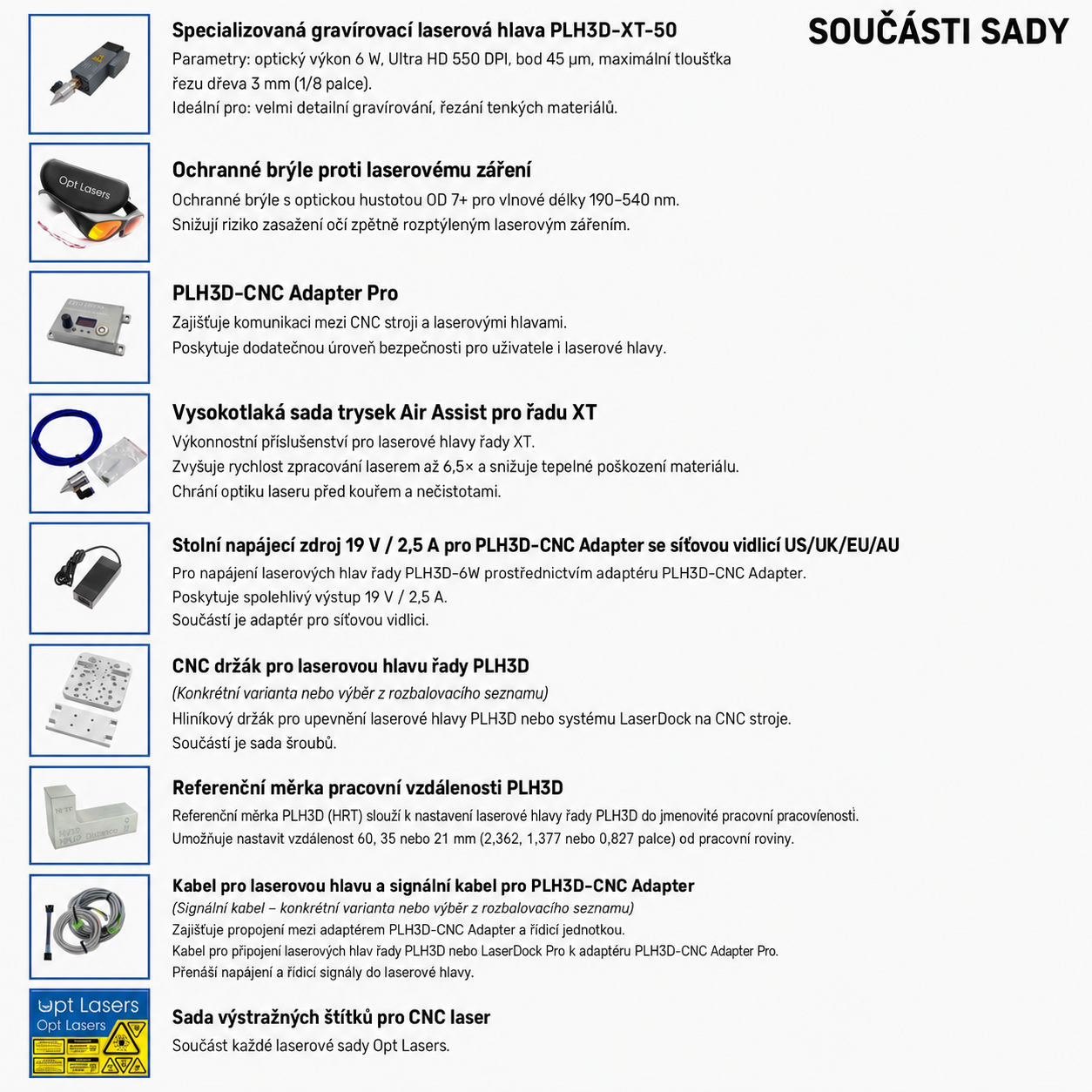

    Obsah sady

    • Laserová hlava Opt Lasers PLH3D-XT-50 s optickým výkonem 6W
    • Ochranné brýle proti laserovému záření OD 7+ pro rozsah 190–540 nm
    • Řídicí jednotka PLH3D-CNC Adapter Pro
    • Vysokotlaká sada trysek Air Assist pro laserové hlavy řady XT
    • Napájecí zdroj 19 V / 2,5 A včetně adaptéru pro síťovou vidlici
    • CNC držák pro laserovou hlavu PLH3D včetně montážních šroubů
    • Referenční měrka pracovní vzdálenosti PLH3D HRT
    • Kabel pro laserovou hlavu a signální kabel pro propojení s PLH3D-CNC Adapterem
    • Dada bezpečnostních a výstražných štítků pro CNC laser
    Laserová sada I2R XT-50 6W

    Specifikace

    Maximální optický výkon: 6 W
    Pracovní vzdálenost (WD) měřená od přední plochy těla hlavy laseru: 60 mm
    Parametry laserového paprsku: <50 μm >550 DPI
    Maximální hustota výkonu: > 2500 kW/cm²
    Účinnost optického systému > 87 %
    Modulační vstupy PWM / Analog / TTL
    Doporučená základní frekvence PWM 5 – 10 kHz
    Maximální šířka pásma modulace M3 x 0,5 x 3 mm
    Modulační vstup 1 Analog / TTL / PWM, 0 – 5 V
    Modulační vstup 2 TTL / PWM, 0 – 24 V
    Vstupní impedance 1 a 2 1 – 10 kHz
    Rozměry laserové hlavy (L × W × V) 40 × 55 × 140 mm
    Hmotnost laserové hlavy, typ. ~370 g (13,1 oz)
    Průtok ventilátoru 43 m³/h (25 CFM)
    Hluk ventilátoru 58 dBA
    Maximum. Okolní teplota 40°C (113°F)
    Provozní teplota 10–40 °C (50–104 °F)
    Životnost laserové diody > 10 000 h
    Napětí napájecí jednotky 12 – 24 V
    Minimální proud 12 V zdroje 2.5 A
    Minimální proud napájení 24 V 1.25 A
    Maximální spotřeba energie 30 W

    Na co je XT-50 nejlepší a jaké materiály zvládne?

    XT-50 (6 W) je optimalizován pro ultra-detailní gravírování a přesné řezání tenkých materiálů. Typické materiály: dřevo, překližka/MDF, kůže, textilie, karton, guma, plasty (např. ABS, akryly), lamináty/fólie, malované nebo eloxované kovy. Označuje nerezovou ocel a titan a gravíruje eloxovaný hliník.

    Jaké jsou klíčové technické parametry (rozlišení, spot, výkon)?

    • Optický výkon: 6 W (modrá, ~450 nm)
    • Rozlišení/plocha: ~45–50 μm čtvereční bod (> 500 DPI), nastavitelné pomocí Z
    • Napájení: 12–24 V DC (přes Adapter Pro); maximální spotřeba ~30 W
    • Velikost/hmotnost: 40 × 55 × 140 mm; ~0,37 kg

    Toto optické uspořádání přináší detaily na úrovni fotokvality, ostrý text/čárové kódy a velmi čisté mikroprvky.



    Jak silnou tloušťku může XT-50 řezat a v čem vyniká?

    XT-50 je ideální pro tenké, přesné řezy (např. dýhy, papír, karton, tenké látky, tenká balza/překližka). Typické jednorázové řezy dřeva dosahují až  3 mm v závislosti na druhu a vzduchové asistenci. Pro silnější materiál nebo řezání na výrobu zvažte XT8. Používejte air assist pro čistší hrany a rychlejší průchodnost.





    Jaká je pracovní vzdálenost a jak se mám soustředit?

    Nominální pracovní vzdálenost (WD) pro XT-50 je 60,0 mm od přední strany hlavy k pracovní ploše. Použijte přiložený nástroj pro měření výšky pro rychlé a opakovatelné nastavení: položte nástroj na materiál, pohybujte se Z, dokud se ho hlava lehce nedotkne, odstraňte nástroj a jste zaostřeni.

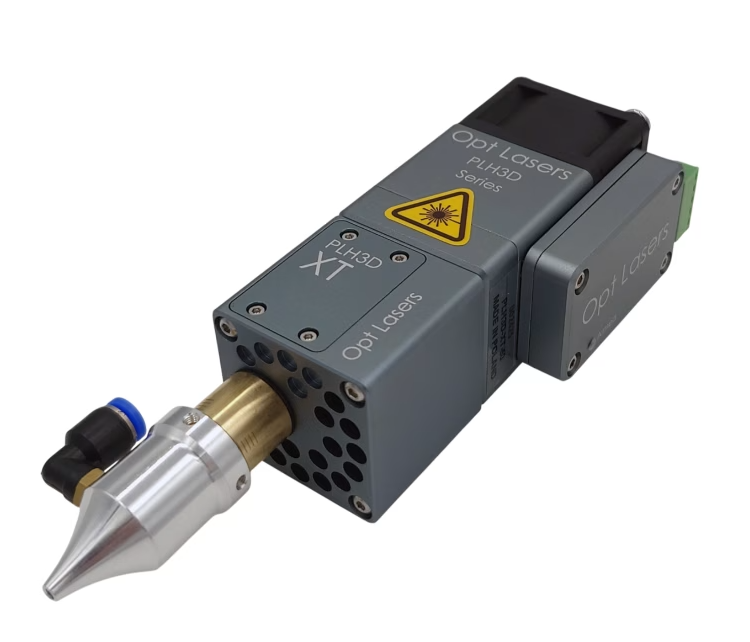

    Podporuje XT-50 vysokotlaký Air Assist?

    Ano. Vysokotlaká tryska Air Assist pro řadu XT zvyšuje účinnost řezání, pomáhá dosáhnout čistších hran a omezuje usazování kouře a nečistot na optice.

    Pro jemné gravírování doporučujeme začít s průtokem přibližně 1–3 l/min, při řezání přibližně 10–15 l/min. Trysku umístěte přibližně 1–3 mm nad povrch materiálu a nasměrujte proud vzduchu mírně před místo dopadu laserového paprsku.

    Používejte pouze čistý, suchý a bezolejový vzduch. Pro ochranu optiky je vhodné přívod vzduchu doplnit filtrem a odlučovačem oleje.

    Jak udržovat optiku a trysku?

    Ochranné sklíčko pravidelně kontrolujte a čistěte přibližně po každých 100 hodinách provozu, případně dříve po zpracování materiálů, při kterých vzniká větší množství kouře. K čištění používejte 99,9% bezvodý isopropylalkohol (IPA) a bezvláknové tampony. Běžné ubrousky na brýle nepoužívejte, protože mohou na optice zanechávat nečistoty nebo zbytky čisticích látek.

    Přívod vzduchu udržujte čistý, suchý a bez oleje. Doporučuje se použití filtru a odlučovače oleje. Správně nastavená tryska Air Assist odvádí kouř a nečistoty od optiky, pomáhá udržovat ochranné sklíčko čisté a prodlužuje intervaly mezi jednotlivými čištěními.



    Doplňkové parametry

    Kategorie: Laserové hlavy OptLasers pro CNC stroje
    Záruka: 2 roky
    Hmotnost: 0.37 kg
