Laserová sada i2R XT8 45W Plug&Play

Kód: 13283

Novinka

Neohodnoceno Podrobnosti hodnocení

Značka: OptLasers

33 203 Kč 27 440,50 Kč bez DPH

Skladem

Kompletní laserová sada Opt Lasers PLH3D-XT8 45W umožňuje rozšířit vybrané CNC stroje o výkonné laserové řezání a přesné gravírování. Stávající CNC pracoviště tak můžete využít pro další výrobní operace bez nutnosti pořizovat samostatný laserový stroj.

Základem sady je profesionální diodová laserová hlava s optickým výkonem 45W a přesným laserovým bodem 180×180 µm. Kombinuje vysoký řezný výkon s přesností potřebnou pro detailní gravírování, značení i výrobu složitějších výřezů. Vhodná je pro zpracování dřeva, překližky, kůže, korku, textilií, pěnových materiálů a dalších materiálů kompatibilních s modrým diodovým laserem.

Výhodou je hluboká oblast ostření, symetrický paprsek, integrovaná tryska Air Assist a dva provozní režimy pro jemné gravírování i řezání plným výkonem.

Sada obsahuje také komponenty potřebné pro napájení, řízení, montáž a bezpečný provoz laserové hlavy na CNC stroji. Představuje tak praktické řešení pro dílny, zakázkovou výrobu i provozy, které chtějí rozšířit možnosti svého CNC a zvýšit jeho využití.

Detailní informace

Pomůžeme s výběrem

Poradíme Vám nejlepši řešení pro Vaše potřeby a rozpočet

Naučime Vás stroje používat

Máme technické zázemí a rozumíme našim produktům, na kterých sami vyrábíme

Předvedeme v praxi

Rádi vám přistroj předvedeme, vysvětlíme jak ho používat a otestujeme materiál, který si přinesete či zašlete

Sestavení přistroje

Po domluvě Vám rádi přístroj sestavíme a předvedeme jak jej obsluhovat

Záruční a pozáručí servis

Při pozáručním servisu doporučime nejvýhodnějši řešení opravy

Detailní popis produktu

Výkonné laserové rozšíření pro CNC stroje

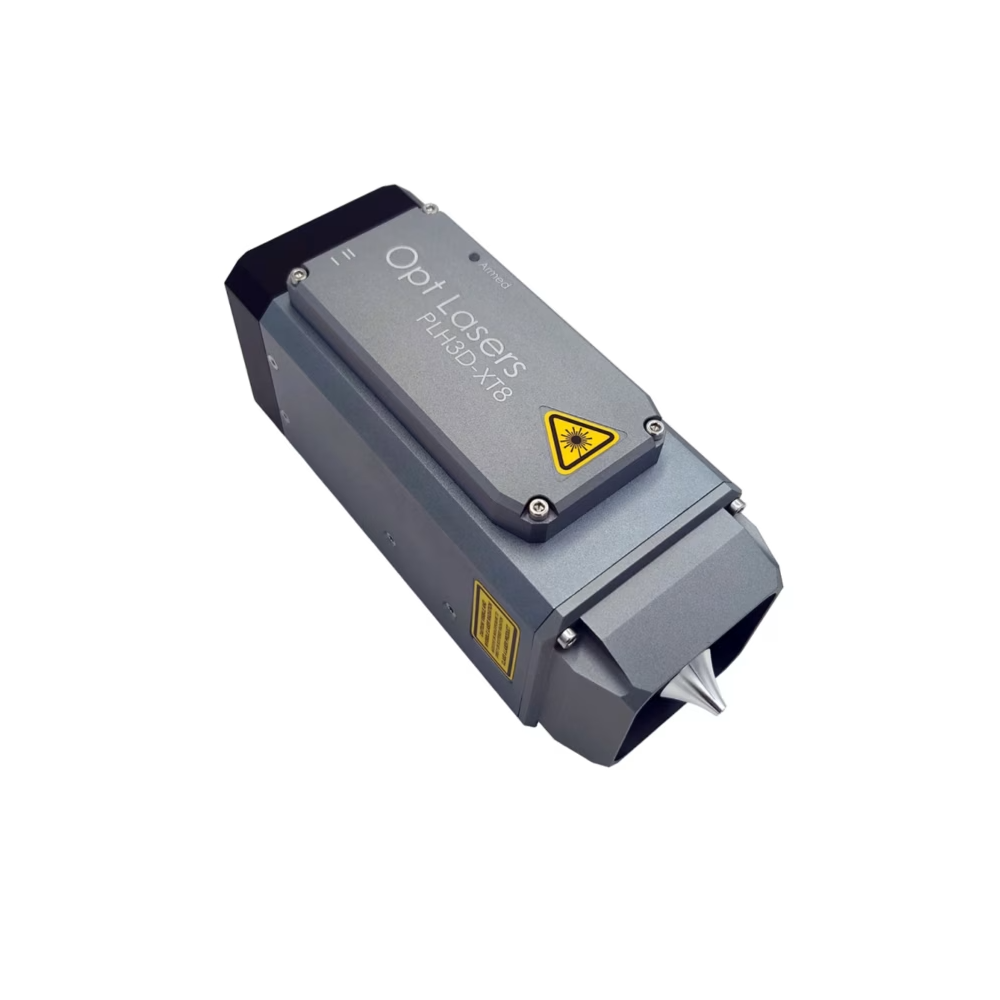

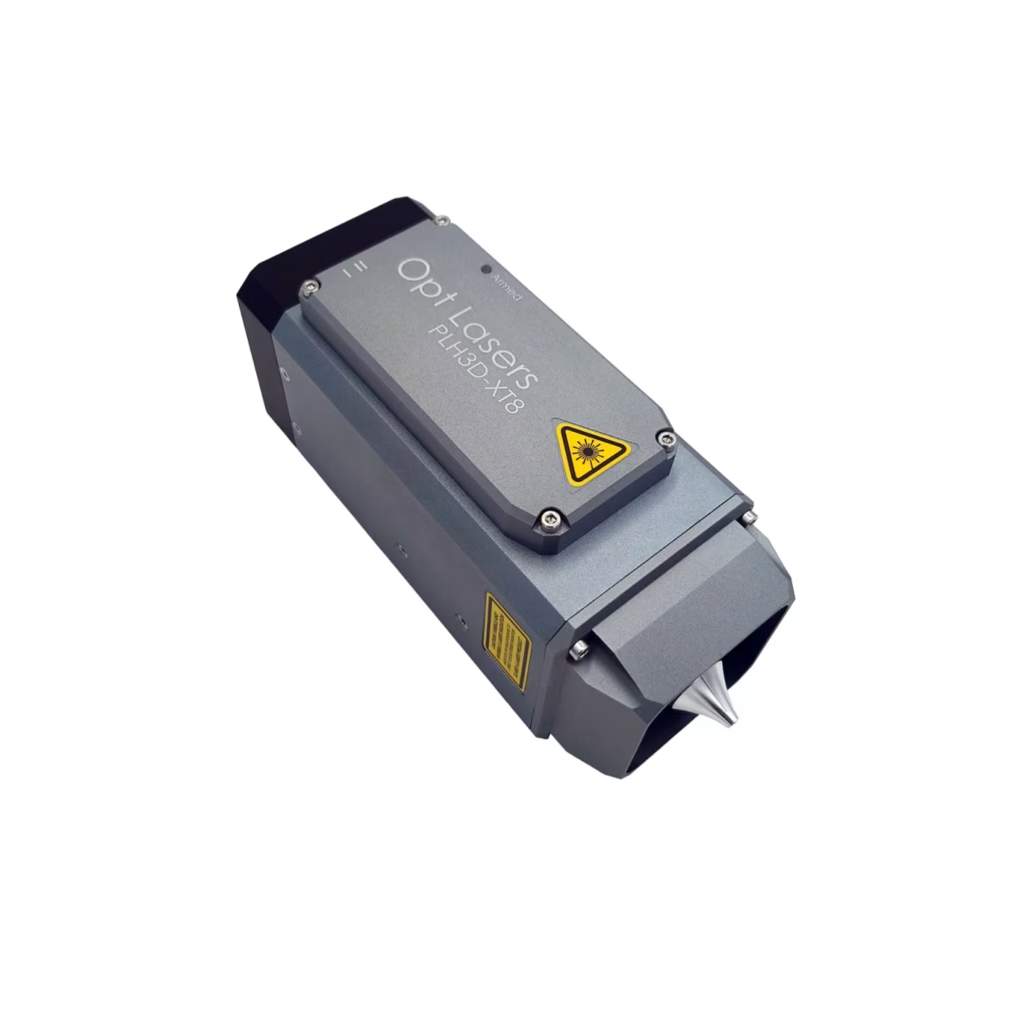

Základem sady je výkonná diodová laserová hlava PLH3D-XT8 s optickým výkonem 45W, navržená pro rychlé řezání a gravírování. Patentovaná technologie kombinující více laserových diod vytváří vysoce symetrický paprsek s bodem o velikosti přibližně 180µm, který pomáhá zachovat rovnoměrnou šířku řezu v různých směrech pohybu CNC stroje. Díky hlubokému ohnisku není při zpracování silnějších materiálů nutné tak často upravovat pracovní vzdálenost. Laserová hlava nabízí dva provozní režimy - 50% výkon pro detailní gravírování a práci v odstínech šedi a plný výkon pro rychlé řezání.

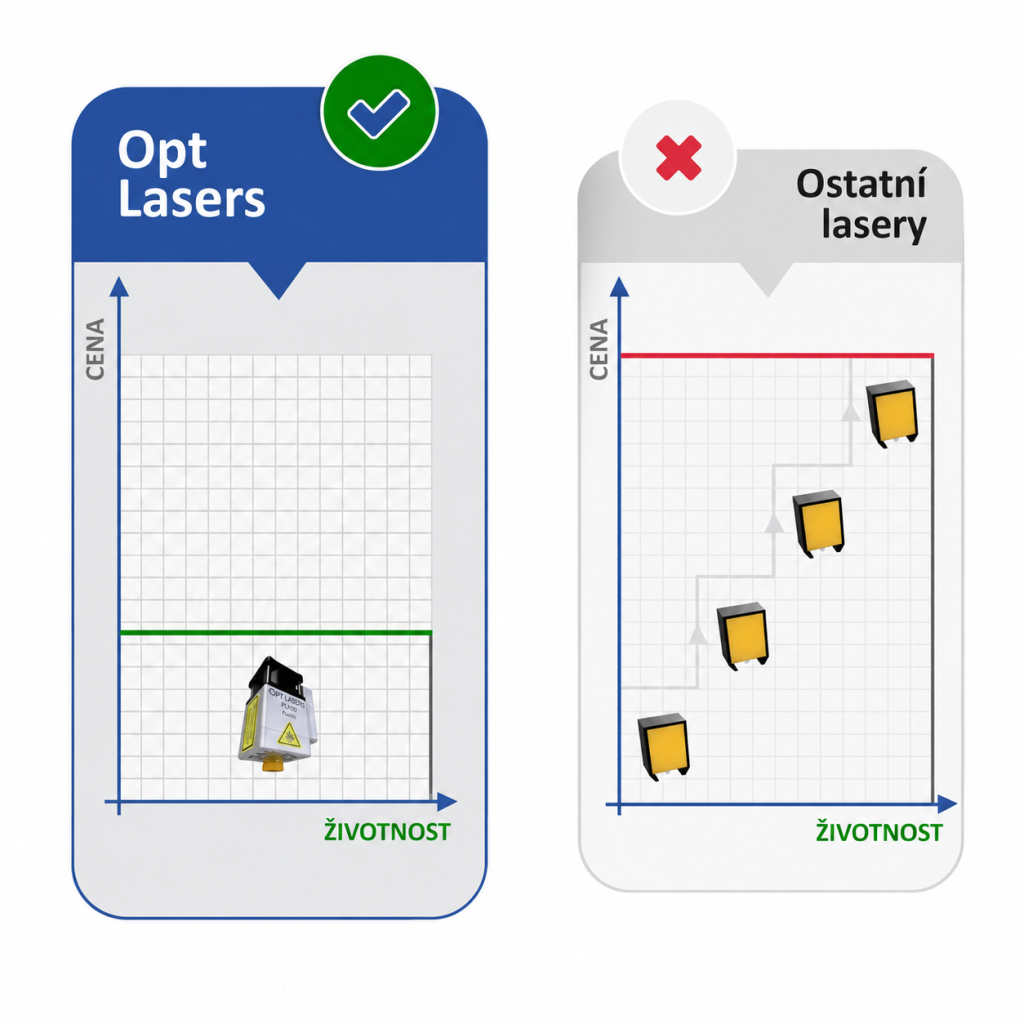

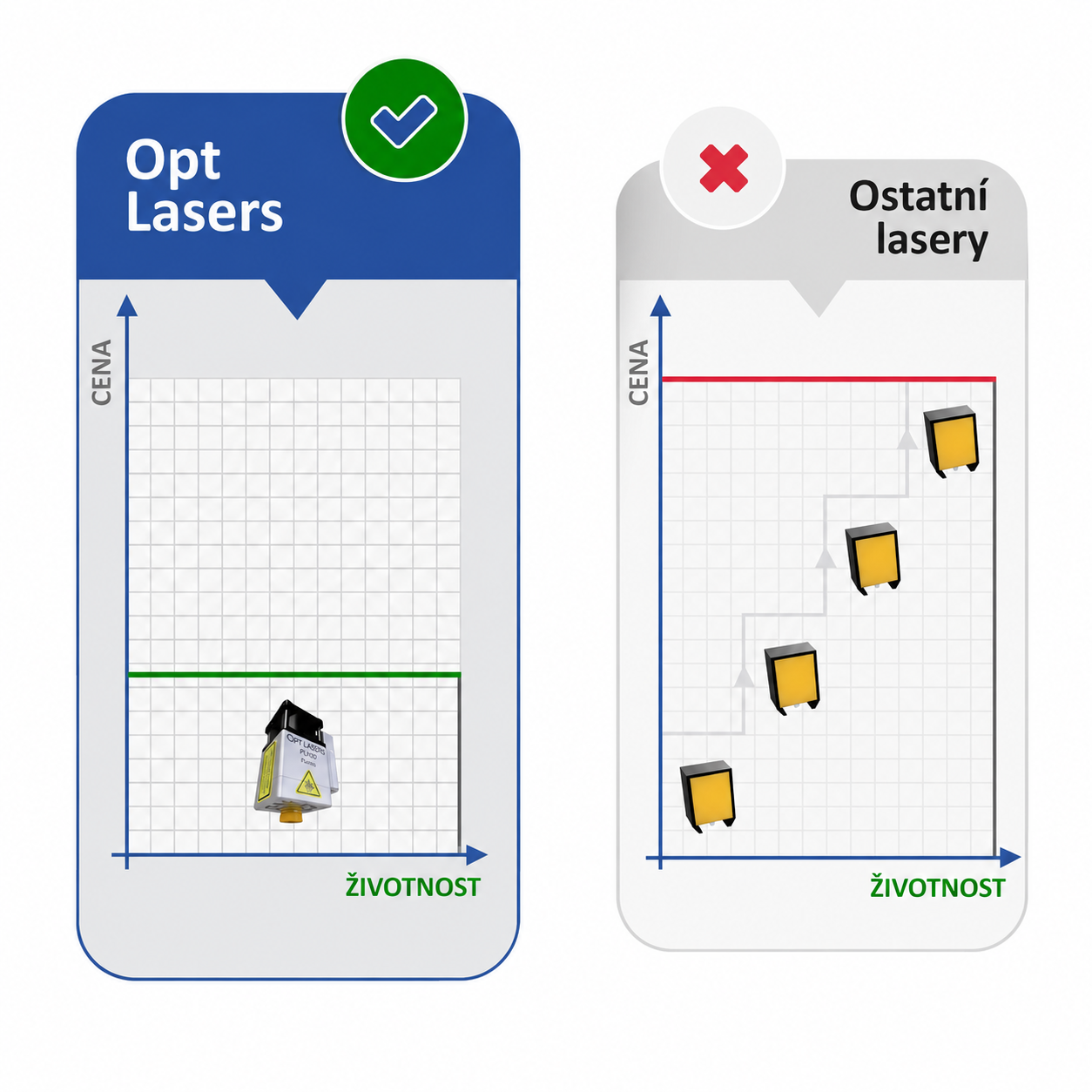

Dlouhá životnost a nižší provozní náklady

Laserová hlava PLH3D-XT8 je navržena pro dlouhodobý a stabilní provoz. Odolná celokovová konstrukce, účinné chlazení a vyměnitelné ochranné sklíčko pomáhají chránit klíčové komponenty před teplem, kouřem a nečistotami.

Kvalitní konstrukce a možnost pravidelné údržby mohou výrazně prodloužit životnost laserové hlavy a omezit potřebu předčasné výměny celého zařízení. Ve výsledku tak nejde pouze o pořizovací cenu, ale také o nižší celkové náklady v průběhu používání.

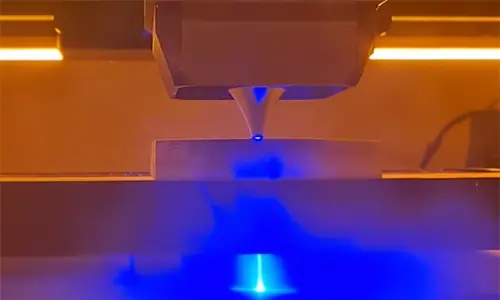

Výjimečná hloubka ostrosti

Díky mimořádné hloubce ostrosti a prodloužené oblasti zaostření omezuje laserová hlava XT8 potřebu častého nastavování pracovní vzdálenosti. Umožňuje efektivní řezání materiálu na jeden průchod, a pomáhá tak výrazně urychlit celý pracovní proces.

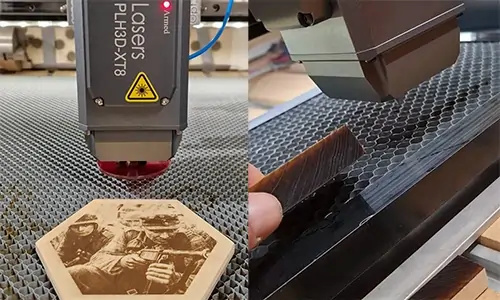

Gravírování v odstínech šedi i řezání plným výkonem

Laserová hlava XT8 nabízí dva snadno přepínatelné provozní režimy. Režim s 50% výkonem je určen pro detailní gravírování, jemné stínování a práci v odstínech šedi. Režim se 100% výkonem umožňuje rychlé gravírování a efektivní řezání. Díky tomu lze nastavení snadno přizpůsobit různým materiálům i způsobům použití.

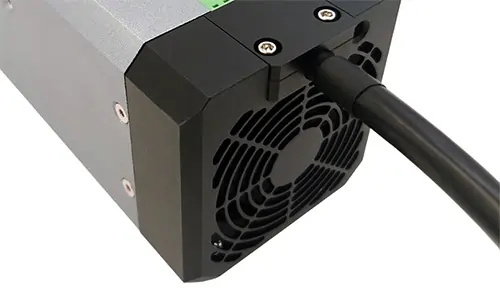

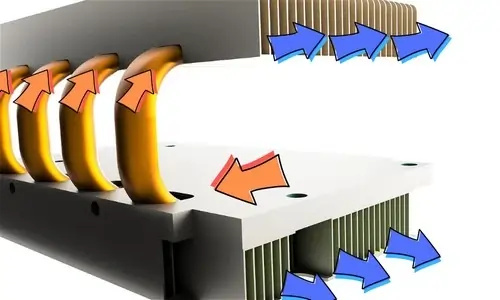

Účinné chlazení s měděnými heatpipe trubicemi

Pokročilý chladicí systém s měděnými heatpipe trubicemi účinně odvádí teplo do přídavného chladiče. Pomáhá udržovat stabilní provozní teplotu laserové hlavy, podporuje konzistentní výkon a přispívá k delší životnosti komponent.

Vysokorychlostní integrovaný ovladač

Integrovaný ovladač zajišťuje přesné řízení laserového výkonu, kvalitní gravírování a spolehlivé výsledky. Díky umístění řídicí elektroniky v bezprostřední blízkosti laserových diod umožňuje vysokofrekvenční modulaci proudu a rychlou odezvu laserové hlavy.

Přesnost v každém detailu

Laserový bod o velikosti menší než 200 µm umožňuje hlavě PLH3D-XT8 vytvářet jemné detaily při gravírování a zároveň efektivně řezat materiály, například dřevo o tloušťce až 15 mm. Vysoce symetrický paprsek navíc zajišťuje rovnoměrnou šířku řezu bez ohledu na směr pohybu laserové hlavy.

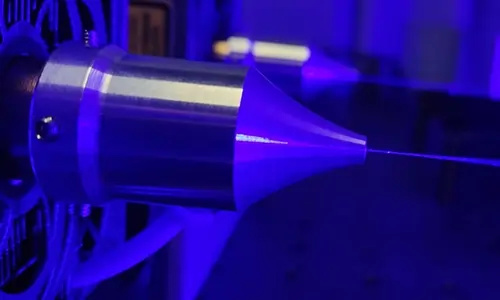

Integrovaná tryska Air Assist

Integrovaná tryska Air Assist přivádí vzduch přímo do místa řezu a pomáhá výrazně zvýšit efektivitu zpracování. Umožňuje dosáhnout až šestinásobně vyšší rychlosti řezání, omezuje tepelné poškození materiálu a zároveň pomáhá udržovat ochranné sklíčko i hlavní čočku čisté.

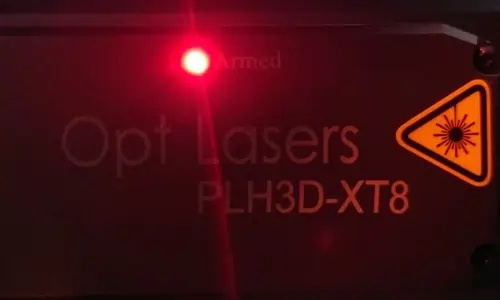

Přehledná signalizace provozního stavu

Signalizační LED dioda informuje o připravenosti laserové hlavy k provozu a upozorňuje na případné přehřátí. Uživatel tak má okamžitý přehled o aktuálním stavu zařízení, což přispívá k bezpečnějšímu provozu a správné kontrole pracovní teploty.

Odolná celokovová konstrukce

Tělo laserové hlavy je vyrobeno z odolného kovu, který poskytuje účinnou ochranu vnitřních komponent. Robustní konstrukce zvyšuje mechanickou odolnost zařízení a přispívá k jeho dlouhé životnosti.

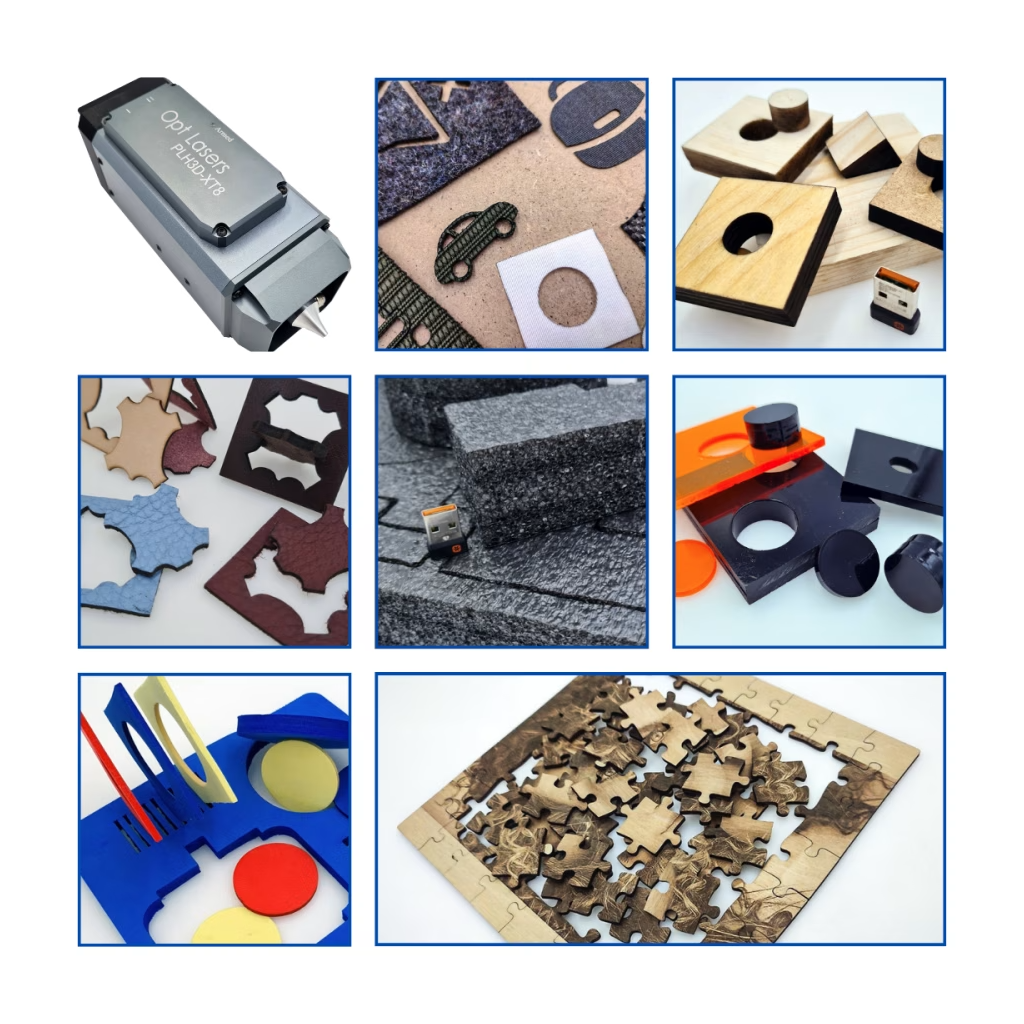

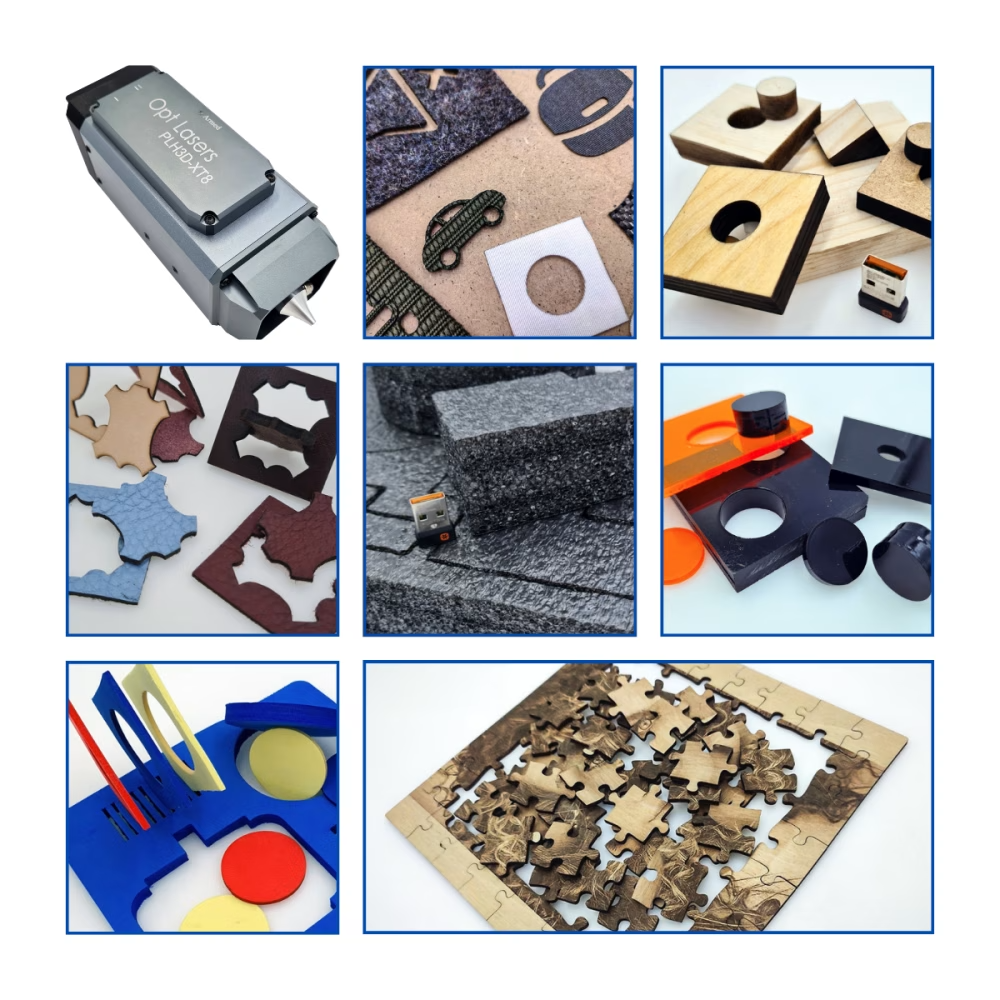

Široké možnosti využití v praxi

Laserová hlava PLH3D-XT8 45 W je vhodná pro výrobu přesných výřezů, funkčních dílů, dekorací, prototypů i zakázkových produktů. Umožňuje zpracovávat například dřevo, překližku, kůži, textilie, pěnové materiály a vybrané plasty vhodné pro modrý diodový laser.

Díky kombinaci vysokého výkonu a přesného laserového bodu zvládá jak detailní gravírování, tak řezání složitějších tvarů a silnějších materiálů. Využití najde při výrobě šablon, konstrukčních prvků, skládaček, organizérů, dekorací i menších sérií výrobků

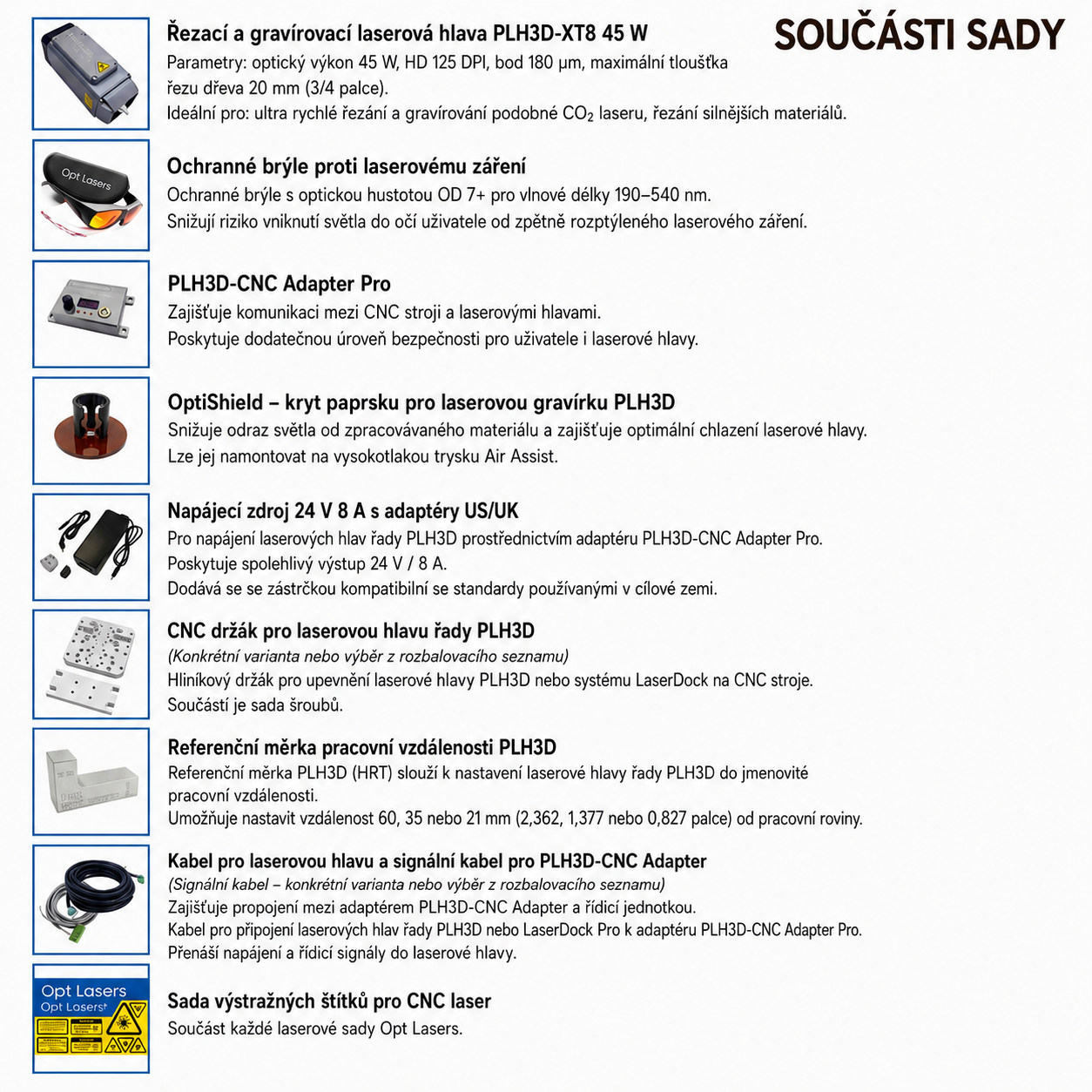

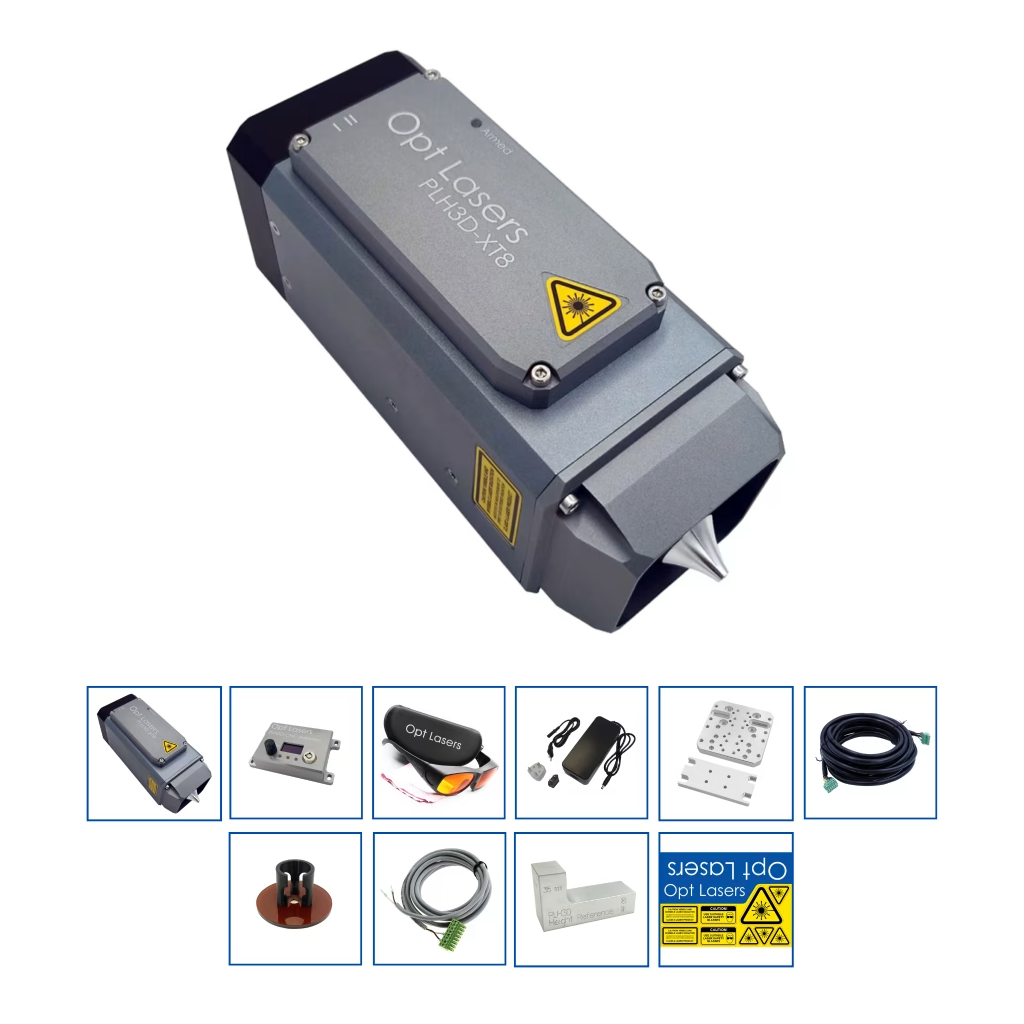

Obsah sady

Laserová hlava Opt Lasers PLH3D-XT8 45W
Ochranné brýle pro laserové záření s optickou hustotou OD 7+ pro rozsah 190–540 nm
Řídicí adaptér PLH3D-CNC Adapter Pro
Ochranný kryt paprsku OptiShield
Napájecí zdroj 24 V / 8 A včetně odpovídajícího síťového adaptéru
CNC držák pro upevnění laserové hlavy PLH3D včetně montážních šroubů,
Referenční měrka pracovní vzdálenosti PLH3D HRT
Kabel pro laserovou hlavu a signální kabel pro propojení s PLH3D-CNC Adapterem
Sada bezpečnostních a výstražných štítků pro CNC laser

Specifikace

Maximální optický výkon:	45 W
Velikost laserového bodu (X × Y při pracovní vzdálenosti 21 mm):	≈180 × 180 μm
Rozměry laserové hlavy (L x Š x S):	76 x 89 x 194 mm
Hmotnost laserové hlavy, typ.:	1050g, S LaserDokem: 1230g
Průtok ventilátoru:	92 m³/h (53 CFM)
Hluk ventilátoru:	58 dBA
Montážní vzor otvorů:	5 x 4 otvorů, 24 x 15 mm
Typ montážního otvoru:	M3 x 0,5 x 3 mm
Maximum. Okolní teplota:	40°C
Modulační vstup:	PWM/TTL,0 – 24 V
Doporučená základní frekvence PWM:	1 – 10 kHz
Maximální šířka pásma modulace:	30 kHz
Impedance modulačního vstupu:	>1 kΩ
Napětí napájecí jednotky:	24 V
Minimální proud napájení 24 V:	8 A
Maximální spotřeba energie:	170W

Chladič:
Chladič pravidelně profukujte stlačeným vzduchem, zejména po práci s materiály, při jejichž zpracování vzniká větší množství kouře. Při čištění dávejte pozor, aby proud vzduchu neroztočil ventilátor do příliš vysokých otáček. Pro důkladnější čištění doporučujeme přibližně po každých 100 hodinách provozu sejmout přední kryt.

Air Assist a tryska:
Při řezání i gravírování vždy používejte trysku Air Assist se stálým přívodem suchého a bezolejového vzduchu. Proud vzduchu odvádí kouř a nečistoty od optiky, pomáhá udržovat ochranné sklíčko a hlavní čočku čisté a snižuje četnost jejich čištění.

Optika:
Před každým použitím zkontrolujte stav ochranného sklíčka. Čištění se doporučuje přibližně po každých 100 hodinách provozu. Pokud je ochranné sklíčko poškozené, vyměňte jej za nové. Náhradní sklíčko je dostupné samostatně. Hlavní čočku doporučujeme čistit rovněž přibližně po každých 100 hodinách provozu.

Čisticí prostředky:
Používejte výhradně 99,9% bezvodý isopropylalkohol (IPA) a vhodné materiály, které neuvolňují vlákna. Nepoužívejte běžný „rubbing alcohol“, který obvykle obsahuje přibližně 70 % IPA a vodu, ani běžné ubrousky na brýle nebo mikroskopickou optiku, protože mohou zanechávat zbytky. Při čištění vyvíjejte pouze takový tlak, který je nezbytný k odstranění nečistot, aby nedošlo k poškození optických vrstev.

Doplňkové parametry

Kategorie:	Laserové hlavy OptLasers pro CNC stroje
Záruka:	2 roky
Hmotnost:	1.05 kg
